Конфигуратор Mach1000

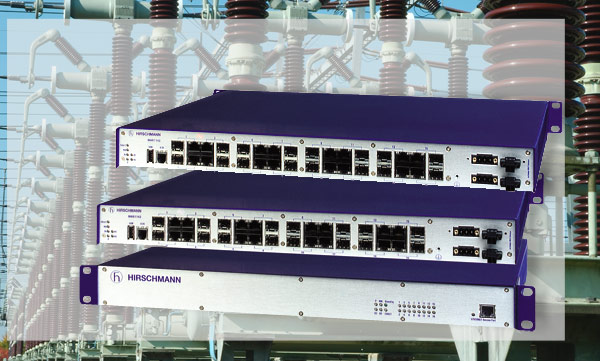

 MAR1030-CCMMMMMMVVZZTTTTTTTTTTTT99UGCHPHH04.0/MACH1000 19" коммутатор

   MAR1030-    Шасси
      MAR1020  FastEthernet аплинки
MAR1030  GigabitEthernet аплинки
MAR1022  FastEthernet аплинки, 4 порта PoE
MAR1032  GigabitEthernet аплинки, 4 порта PoE
MAR1120  FastEthernet аплинки, порты на задней панели (20x100Mbps максимум)
MAR1130  GigabitEthernet аплинки ,порты на задней панели (20x100Mbps максимум)
MAR1122  FastEthernet аплинки, 4 порта PoE,порты на задней панели (20x100Mbps максимум)
MAR1132  GigabitEthernet аплинки, 4 порта PoE, порты на задней панели (20x100Mbps максимум)
MAR1040  Полностью гигабитный
MAR1042  Полностью гигабитный, PoE
MAR1140  Полностью гигабитный, порты на задней панели
MAR1142  Полностью гигабитный, порты на задней панели, PoE
   CC    Гигабитные порты
      99  Отсутствуют
СС  2 комбо-порта (2x10/100/1000TX RJ-45 2xSFP GE)
4O  4xSFP GE
4T  4x10/100/1000TX RJ-45
OT  2x10/100/1000TX RJ-45 и 2xSFP GE
4С4С4С4С9999  16 RJ-45/SFP(100/1000Mbps) комбо-портов. (только для гигабитного)
       FastEthernet - Порты 1-24 (кроме MAR1040)
   MM   1+2
 MM   3+4
 MM   5+6
 VV   7+8
 ZZ   9+10
 TT   11+12
 TT   13+14
 TT   15+16
 TT   17+18
 TT   19+20
 TT   21+22
 99   23+24
  TT   2x RJ45 (TX) 10/100Mpbs
RR   2x M12 (TX) 10/100Mpbs
FF   2x Многомод ST 10Mbps
MM   2x Многомод SC 100Mbps
JJ   2x Многомод 100Mbps MTRJ
NN   2x Многомод 100Mpbs ST
VV   2x Одномод 100Mbps SC
UU   2x Одномод 100Mbps ST
LL   2x Одномод 100Mbps LH SC
GG   2x Одномод 100Mbps LH+ SC
ZZ   2xSFP 100Mbps
99   Отсутствует
   U    Температурный диапазон
      S  Cтандартный - от 0°С до +60°С
U  Расширенный - от -40°С до +85°С (кроме MAR1040)
F  Расширенный - от -40°С до +85°С со спецпокрытием (кроме MAR1040)
T  Расширенный - от -40°С до +70°С (только MAR1040)
E  Расширенный - от -40°С до +70°С со спецпокрытием (только MAR1040)
   C    Электропитание #1

C  24/36/48 VDC (пружинный контакт, исключая MAR1040)
G  110/250VDC,110/230VAC
(пружинный контакт, исключая MAR1040)

L  24/36/48 VDC (клеммная колодка)
M  110/250VDC,110/230VAC (клеммная колодка)
   C    Электропитание #2

C  24/36/48 VDC (пружинный контакт, исключая MAR1040)
G  110/250VDC,110/230VAC
(пружинный контакт, исключая MAR1040)

L  24/36/48 VDC (клеммная колодка)
M  110/250VDC,110/230VAC (клеммная колодка)

99  Отсутствует

   H    Сертификация
      H  cUL508 · cUL1604 · Class1 Div.2 / GL: German Lloyd · IEC61850-3: Substation / IEEE1613: Substation · EN50121-4: Railway (track)
   P    Версия прошивки
      P  Layer 2 Профессиональная: (дополнительные опции защиты, DHCP сервер)
R  Layer 3 Профессиональная: маршрутизация, RIP, OSPF (только для MAR1040)
   H    Конфигурация
      H  Стандартная
X  Индивидуальная
   H    OEM-поставка
      H  Стандартная
X  Определяемая заказчиком
   07.0.    Версия ПО
      07.0.  Релиз 7.0.
XХ.Х.  Последняя актуальная версия
   Обязательные поля    Опциональные
