Безопасный город Саратов для АПК "Безопасность"


Название проекта:
Безопасный город

Цели проекта:
Видеонаблюдение

Время выполнения:
2008 г.

Используемое оборудование:
RSR30
MACH4002
RS32
PowerMICE
Mobotix


Общее описание


В рамках ведомственной целевой программы «Профилактика терроризма и экстремизма в муниципальном образовании «Город Саратов» на 2010 год», была построена Единая Мультисервисная Сеть (ЕМС) передачи данных для системы видеонаблюдения, передачи и хранения информации получаемой из мест массового пребывания людей (улицы, вокзалы, площади, мосты, стратегические объекты города).

Описание работ

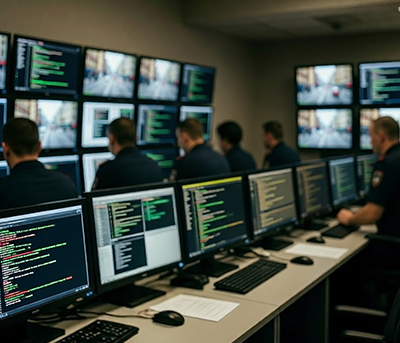

Фото: Безопасный город

Локально-вычислительная сеть HIRSCHMANN строиться в пределах г. Саратова и предназначается для передачи информационного трафика от подсистемы IP-видеонаблюдения для архивирования на видеосервера расположенные в помещениях Стационарных постов милиции, в Волжский, Ленинский, Кировский, Октябрьский, Заводской, Фрунзенский РОВД г. Саратова, в Ситуационный центр УВД г. Саратова.

IP-камеры MOBOTIX располагаются на различном удаление от РОВД и подключаются к ЛВС кабелем FTP длиной не более 90 метров через коммутаторы установленные в непосредственной близости от IP-камер.

В качестве среды передачи информации между узлами сети применяется одномодовая оптоволоконная линия связи.

Ethernet коммутаторы структурных подразделений района (отделов милиции, стационарных постов милиции) подключены к центральному коммутатору района. Для обеспечения бесперебойного отображения видеоинформации от IP-камер в зоне ответственности в случае потери связи с коммутатором района имеют резервное соединение с самым удаленным территориально коммутатором кольца (Hiper-Ring) района собирающим видео информацию от IP-камер MOBOTIX.


Cхема сети
